Fixer un coffrage placo sans rail suppose de visser des plaques de plâtre directement sur des tasseaux bois ou des cornières métalliques, eux-mêmes ancrés au mur porteur. Le choix des vis et des chevilles conditionne la tenue de l’ensemble, et les erreurs de dimensionnement provoquent fissures, décrochements ou écrasement du parement. Cet article compare les fixations adaptées à chaque configuration de coffrage sans ossature métallique classique.
Vis placo sur coffrage sans rail : longueurs et pénétration selon le NF DTU 25.41
La plupart des tutoriels recommandent des vis placo de 25 mm sans distinguer le type de support. Les versions récentes du NF DTU 25.41 (applicables depuis mai 2022) imposent des profondeurs de pénétration précises qui changent la donne pour un coffrage sans rail.
| Support du coffrage | Épaisseur plaque BA13 | Pénétration minimale exigée | Longueur de vis recommandée |
|---|---|---|---|
| Tasseau bois | 12,5 mm | 20 mm au-delà du parement | ≥ 35 mm |
| Cornière ou profilé métallique | 12,5 mm | 10 mm derrière le profilé | ≥ 25 mm (épaisseur métal comprise) |
| Double parement BA13 sur tasseau bois | 25 mm (2 x 12,5) | 20 mm au-delà du parement | ≥ 45 mm pour la deuxième plaque |
Sur un coffrage bois, les vis de 25 mm ne suffisent plus dès qu’on respecte le DTU : la plaque consomme 12,5 mm, et il reste à peine 12,5 mm de pénétration dans le tasseau, soit en dessous du seuil de 20 mm. Passer à une vis TTPC de 35 mm résout le problème.
Sur cornière métallique fine, la vis de 25 mm reste acceptable parce que le profilé ne fait que quelques dixièmes de millimètre d’épaisseur. La vis doit dépasser d’environ 10 mm derrière le métal, condition remplie avec une longueur standard.

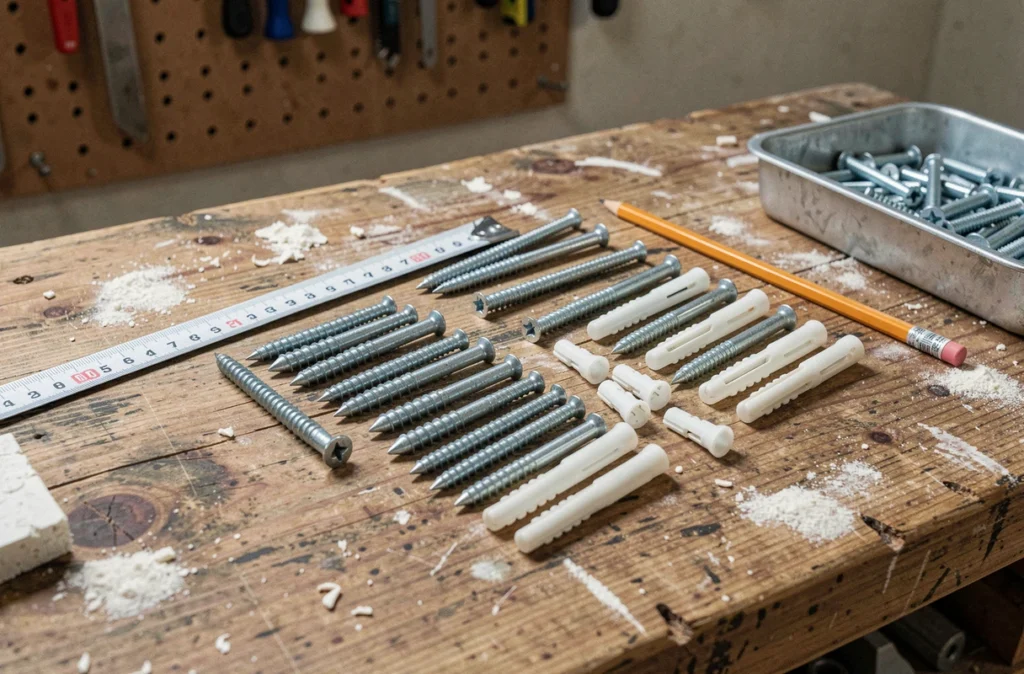

Chevilles pour fixer tasseaux et cornières au mur porteur
Le coffrage sans rail repose sur des tasseaux ou des cornières fixés directement au support existant. C’est cette fixation au mur qui supporte la charge du parement. Le type de cheville dépend du matériau du mur, pas de la plaque de plâtre.
Mur en béton plein ou parpaing plein
La cheville à frapper (type nylon avec vis pré-montée) convient pour ancrer un tasseau bois sur du béton. Le perçage se fait au diamètre de la cheville, généralement 6 mm, avec une profondeur d’ancrage suffisante pour que la partie expansive travaille dans la masse du béton.
La cheville à expansion classique reste la référence sur support plein. Elle ne nécessite pas de scellement chimique et se pose rapidement à la perceuse à percussion.
Mur en brique creuse ou parpaing creux
Sur matériau creux, la cheville à expansion standard ne fonctionne pas : l’expansion s’opère dans le vide et n’accroche rien. Deux solutions fiables existent :
- La cheville Molly (cheville métallique à expansion par déformation) : elle se plaque derrière la paroi creuse en s’ouvrant. Adaptée aux charges modérées d’un coffrage placo, elle se pose au pistolet à expansion ou à la pince Molly.
- Le scellement chimique : une résine injectée dans le trou crée un ancrage massif. Réservé aux situations où le coffrage supporte un poids additionnel (tablette, luminaire encastré).
- La cheville nylon à ailettes ou à basculement : alternative économique pour les coffrages légers, elle pivote derrière la cloison creuse et répartit l’effort sur une surface plus large.
Mur en béton cellulaire
Le béton cellulaire (type Siporex) est tendre. Les chevilles standard s’arrachent sous contrainte. Une cheville spécifique béton cellulaire, à filetage large et profond, garantit un ancrage suffisant. Le scellement chimique fonctionne aussi sur ce matériau, à condition d’utiliser un tamis pour éviter que la résine ne se perde dans les alvéoles.
Vis placo : tête trompette, pointe acérée et empreinte cruciforme
Les vis utilisées pour fixer la plaque BA13 sur le coffrage ne sont pas des vis à bois ordinaires. Les vis TTPC (tête trompette, pointe courte) présentent trois caractéristiques qui les rendent adaptées au placo.
La tête trompette s’encastre légèrement sous la surface du carton sans le déchirer. Une vis à tête plate standard écraserait le carton et fragiliserait la plaque autour du point de fixation.
La pointe acérée (ou autoforeuse) perce le parement sans pré-perçage, ce qui accélère la pose et limite les vibrations transmises à l’ensemble du coffrage. Sur tasseau bois, la vis s’enfonce directement. Sur cornière métallique fine, la pointe autoforeuse traverse le métal sans forcer.
L’empreinte Phillips (cruciforme) est le standard pour les embouts de visseuse. Certaines vis placo haut de gamme adoptent une empreinte Pozidriv, qui réduit le risque de came-out (dérapage de l’embout) lors du vissage rapide.
Erreurs fréquentes sur un coffrage placo sans rail
Trois erreurs reviennent sur les chantiers de coffrage sans ossature métallique classique.
Utiliser des chevilles placo pour fixer les tasseaux au mur est la plus courante. Les chevilles Molly ou les chevilles autoperceuses sont conçues pour fixer des objets dans du placo, pas pour ancrer une structure au mur porteur derrière. Le tasseau doit être fixé dans le mur dur, avec une cheville adaptée au matériau porteur.
Serrer excessivement les vis TTPC enfonce la tête au-delà du carton et crée un point de faiblesse. La vis doit affleurer la surface sans la traverser. Les visseuses à réglage de couple limitent ce risque.
Espacer les vis au-delà de 30 cm sur le coffrage provoque un bombement de la plaque entre les points de fixation. Le DTU préconise un espacement régulier pour maintenir la planéité du parement, même sur un coffrage de petite dimension.
Le dimensionnement des fixations d’un coffrage sans rail repose sur deux logiques distinctes : les chevilles ancrent la structure au mur porteur (béton, brique, cellulaire), les vis TTPC fixent la plaque sur cette structure. Confondre les deux niveaux de fixation reste la source principale de désordres sur ce type d’ouvrage.
